ProbitSiteEl multímetro DALI
La herramienta profesional para el diagnóstico, la puesta en servicio y la documentación de instalaciones DALI.
ProbitSite es el comprobador DALI (multímetro DALI) profesional para el diagnóstico, la puesta en servicio y la documentación de instalaciones DALI. Los electricistas, los ingenieros de puesta en servicio y los técnicos de mantenimiento lo utilizan para detectar fallos eléctricos, problemas de comunicación y resolver conflictos de direcciones en cuestión de minutos, sin modificar la configuración existente.
La solicitud llega directamente a Lichtvision Engineering: la trasladamos al distribuidor Electrónica Olfer o gestionamos la compra directa.
Precio de venta recomendado: 799 € más IVA. Los precios de los distribuidores locales pueden variar.
Comprobador DALI certificado según DALI-2. Ver la entrada de certificación de la DALI AllianceQué hace ProbitSite
ProbitSite es un comprobador DALI autónomo y certificado según la norma DALI-2 para el diagnóstico y la puesta en servicio de instalaciones DALI. Analiza los equipos de control, las direcciones cortas, las tramas y la calidad de la señal eléctrica directamente en el bus DALI, detectando errores de comunicación, conflictos de direcciones, problemas de cableado y niveles de señal inestables, tanto en instalaciones nuevas como en las que ya están en funcionamiento.
SmartScan lee todos los dispositivos DALI del bus sin alterar la configuración existente.
Indicador intuitivo de calidad de la señal con análisis de sincronización de bits de la capa física DALI.
Detecta errores de comunicación y de protocolo en la línea DALI, incluidas las perturbaciones esporádicas.
Detecta direcciones erróneas o duplicadas, errores de cableado, cortocircuitos en el bus y dispositivos que no responden.
Detecta los dispositivos que no cuentan con la certificación DALI-2 comparándolos con la base de datos de la DALI Alliance.
El registrador de datos DALI registra todas las tramas desde el momento en que se enciende (más de 30 000 accesos al bus).
Configuración autónoma: configura, modifica y elimina direcciones cortas DALI directamente desde el dispositivo portátil (modo experto).
Fuente de alimentación integrada para el bus DALI. También se puede utilizar antes de instalar un controlador o una fuente de alimentación externa para el bus DALI.
Documentación mediante la aplicación de Windows: informes de pruebas independientes del fabricante para la documentación y la entrega.
«Es una herramienta fantástica y nos ha ayudado mucho a identificar los problemas que teníamos. ¡Estoy deseando usar la mía en el futuro!»
Por qué la capa física de DALI es decisiva
Los fallos de DALI no se originan únicamente en el protocolo lógico. Los niveles de tensión, los flancos de señal, la sincronización, el cableado y la carga del bus influyen en la comunicación. Por ello, ProbitSite analiza tanto la comunicación lógica como la calidad física de la señal DALI.
ProbitSite mide más que las tramas DALI lógicas: evalúa la calidad de la señal y la sincronización de bits en la capa física. Esto permite detectar problemas eléctricos que pueden pasar desapercibidos en un análisis puramente lógico del protocolo. La fuente de alimentación integrada del bus DALI permite realizar el diagnóstico y la puesta en servicio incluso cuando aún no se ha instalado ningún controlador ni fuente de alimentación externa para el bus.
ProbitSite en comparación con un adaptador USB DALI
Muchas interfaces USB DALI sencillas se centran en el direccionamiento y la comunicación lógica. ProbitSite analiza además la calidad eléctrica y física de la señal DALI.
Comparación
Dongle USB DALI típico
- Funcionamiento sin ordenador portátil: Normalmente requiere un PC o un portátil con software específico.
- Fuente de alimentación integrada en el bus DALI: En la mayoría de los casos, carece de fuente de alimentación propia en el bus.
- Análisis del protocolo lógico: Disponible, centrado en el direccionamiento y la comunicación.
- Análisis de la señal física: Normalmente no está disponible.
- Medición de la calidad de la señal: No se puede distinguir un bus limpio de uno con problemas.
- Análisis de sincronización de bits: Las respuestas lentas o fuera de especificación pasan desapercibidas.
- Certificación DALI-2: Normalmente no cuenta con la certificación DALI-2.
- Registro de datos: Solo mientras se ejecuta el software del ordenador.
- Gestión de direcciones cortas: A través del software del ordenador.
- Informes de pruebas: Depende del software del fabricante correspondiente.
- Análisis de instalaciones existentes: Riesgo de sobrescribir direcciones o ajustes.
Comparación
ProbitSite
- Funcionamiento sin ordenador portátil: Dispositivo portátil autónomo, listo para usar directamente en el bus DALI.
- Fuente de alimentación integrada en el bus DALI: Fuente de alimentación integrada para el bus DALI con 190-250 mA.
- Análisis del protocolo lógico: Análisis completo de las tramas DALI.
- Análisis de la señal física: Capas física y lógica.
- Medición de la calidad de la señal: Indicador intuitivo de la calidad de la señal con análisis preciso de la sincronización de las respuestas.
- Análisis de sincronización de bits: Detecta defectos de hardware, fallos de cableado y líneas de bus sobrecargadas que las herramientas puramente lógicas no pueden detectar.
- Certificación DALI-2: Certificado según DALI-2, con un informe de pruebas independiente del fabricante para la documentación y la entrega.
- Registro de datos: Registrador de datos DALI desde el encendido, más de 30 000 accesos al bus.
- Gestión de direcciones cortas: Directamente en el dispositivo portátil en modo experto.
- Informes de pruebas: Informe de pruebas independiente del fabricante a través de la aplicación de Windows.
- Análisis de instalaciones existentes: SmartScan lee la instalación sin modificar su configuración actual.
Gestionar direcciones cortas DALI directamente in situ
En el modo experto, las direcciones cortas DALI se pueden configurar, modificar y eliminar directamente en el dispositivo portátil. La aplicación de Windows solo es necesaria para activar o desactivar el modo experto.
Modo experto en el dispositivo
A partir de la versión de firmware V1.5, las direcciones cortas DALI se pueden configurar, modificar y eliminar directamente en el dispositivo portátil. El modo experto se desbloquea una sola vez desde la aplicación de Windows. Un icono con forma de engranaje en la pantalla indica que las funciones de escritura están activas.
- Asignar una dirección corta a un equipo de control sin asignar
- Modificar una dirección corta existente
- Eliminar una dirección corta
- Resolver conflictos de direcciones directamente in situ
- Asignar una dirección a un equipo de control sustituido sin necesidad de un ordenador portátil
Nota: la modificación de las direcciones cortas puede afectar a la asignación en un sistema de control existente. Guarda previamente un escaneo completo y coordina el cambio con el integrador de sistemas responsable.
Vídeo en inglés
Aplicación de Windows en tu escritorio
Los escaneos DALI se pueden importar a través de USB a la aplicación ProbitSite para Windows, donde se pueden revisar y organizar por proyecto. Los datos de medición se convierten en informes de pruebas profesionales e independientes del fabricante, listos para su documentación y entrega.
- Importar escaneos DALI a través de USB
- Analizar las mediciones y los equipos de control detectados
- Organizar los escaneos por proyecto
- Crear e imprimir informes de prueba
ProbitSite de un vistazo
- Comprobador DALI profesional para trabajos in situ y mantenimiento
- Certificado DALI-2
- Diagnóstico profesional de DALI basado en los requisitos de la norma IEC 62386
- SmartScan sin necesidad de modificar la configuración existente
- Análisis físico y lógico de la señal
- Fuente de alimentación integrada para el bus DALI (190–250 mA)
- Modo experto para direcciones cortas DALI
- Registrador de datos DALI con capacidad para más de 30 000 accesos al bus
- Informes de pruebas independientes del fabricante
- Aplicación para Windows destinada a la evaluación y la documentación
- Uso en sistemas DALI y KNX DALI
Especificaciones técnicas
- Pantalla
- Pantalla TFT de 3,5", 320 × 480 píxeles, 600 cd/m²
- Fuente de alimentación integrada para el bus DALI
- Fuente de alimentación del bus DALI: 190–250 mA
- Memoria interna
- Memoria interna para más de 30 000 accesos al bus
- Batería y autonomía
- Batería LiPo con una autonomía de aprox. 8 horas
- Carga
- 5 V CC, 500 mA a través de USB-C
- Conexiones
- Conectores tipo banana de 4 mm, USB-C
- Dimensiones
- aprox. 80 × 165 × 27 mm
- Peso
- aprox. 300 g
- Conformidad
- Conforme a las normas CE y UKCA
- GTIN
- GTIN-13: 4262466940009
Visto en
Revistas del sector y creadores de contenido hablan de ProbitSite
- eFIXXDALI Lighting Fault Finding, Made Easy
- eFIXXDALI fittings not responding? Addressing problem
- Essential InstallPortable DALI Testing Tool For Fast On-Site Diagnostics
- HighlightUmfassende Diagnose von DALI-Systemen
- Der InstallateurDem Fehlerteufel auf der Spur
- i-MagazinDas kompakte Analysetool ProbitSite
- LichtnetAuf Fehlerteufels Spur

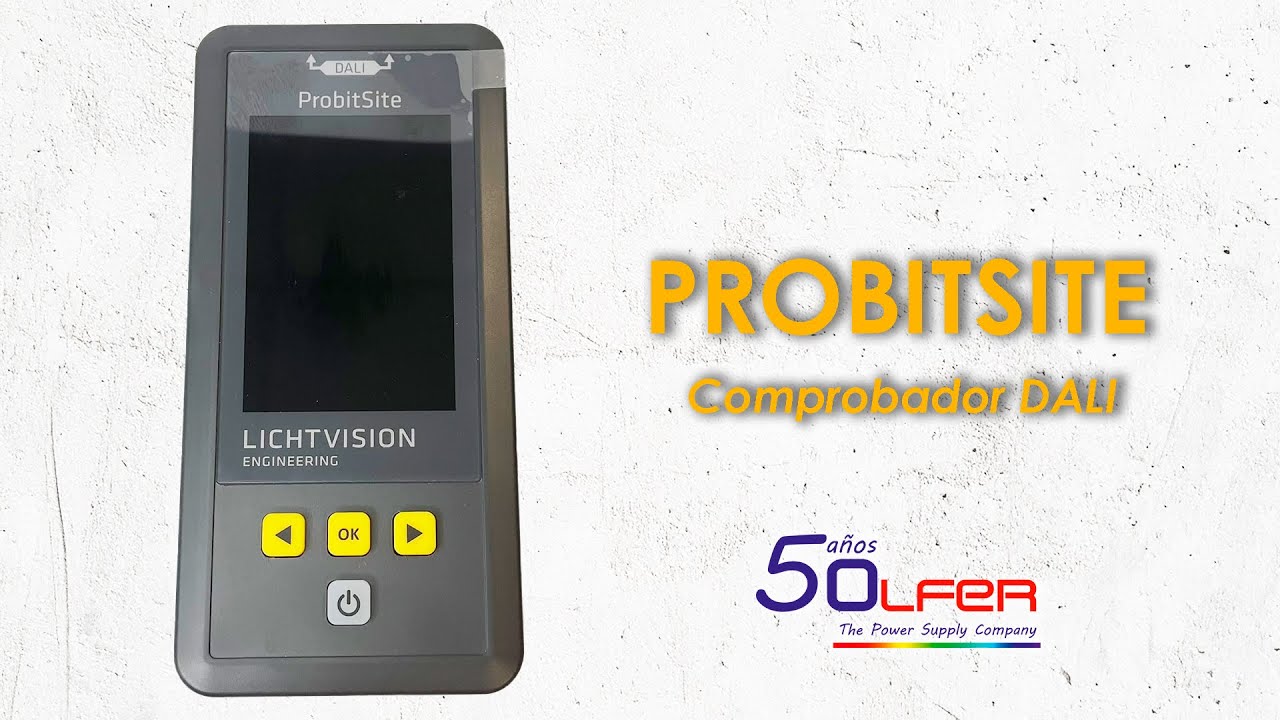

ProbitSite en vídeo
ProbitSite se fabrica en Berlín por Lichtvision Engineering. En este vídeo, el distribuidor Electrónica Olfer muestra el equipo en uso. El reproductor de YouTube solo se carga después del clic.
Descargas
Descargas y recursos
ProbitSite
Aplicación ProbitSite para Windows
V1.2.1- Nueva compatibilidad con el modo experto de ProbitSite
- Importa, visualiza y organiza escaneos y registros del bus DALI
- Requiere firmware ProbitSite V1.2 o superior (se recomienda V1.5)
Firmware de ProbitSite
V1.5- Base de datos de productos de la DALI Alliance del 05-02-2026
- Nueva función de configuración: asignar y eliminar direcciones cortas
- Modo experto (se activa desde la aplicación ProbitSite)
- Mejor gestión de tramas no críticas de dispositivos de control
- Mejoras en el análisis y el almacenamiento de escaneos
Manual de ProbitSite (inglés)
Manual de ProbitSite (alemán)
Ficha técnica de ProbitSite
Controladores
Paquete de controladores Probit (WHQL)
2.12.36.4- Necesario para la conexión USB con ProbitSite y otros dispositivos Probit
Preguntas frecuentes sobre ProbitSite
Respuestas sobre la detección de fallos en DALI, la calidad de la señal, el direccionamiento DALI y la sustitución de luminarias sin necesidad de un ordenador, además de otros artículos y descargas.
Preguntas frecuentes sobre ProbitSite
Calidad de la señal, SmartScan, modo experto, direcciones cortas y sustitución de luminarias sin necesidad de un ordenador.
Comprueba la calidad de la señal DALI con ProbitSite
Artículo de la base de conocimientos: evalúa la calidad de la señal y delimita las causas.
Detectar direcciones cortas DALI duplicadas
Artículo de la base de conocimientos: detectar conflictos de direcciones y resolverlos in situ.
Artículos relacionados de la base de conocimientos sobre DALI
- El escaneo DALI muestra un error de tráfico en el bus con un único controlador maestro
- Solucionar direcciones cortas DALI duplicadas en el bus
- Mala calidad de la señal DALI (amarillo/rojo) y cómo diagnosticarla
- No se detectan todos los dispositivos DALI durante la puesta en servicio
- Sustitución de una luminaria DALI sin PC (direccionamiento autónomo)
Solicitar un presupuesto o buscar un distribuidor
ProbitSite para tu próxima puesta en servicio de DALI
Detecta fallos eléctricos, problemas de comunicación y conflictos de direcciones directamente in situ. Solicita un presupuesto o busca un distribuidor autorizado.
- Certificación DALI-2, verificable en la base de datos de la DALI Alliance
- Precio de venta recomendado: 799 € más IVA. Los precios de los distribuidores locales pueden variar.
- Fabricado en Berlín
- Cumple con las normas CE y UKCA
- Aplicación para Windows para informes de evaluación y pruebas
- Información del producto disponible en alemán
- Distribuidores autorizados en todo el mundo
- Asistencia técnica directamente del fabricante
